Circular ducts

Bends

Bends from 15° to 90° for circular spiral ducts. Pressed bends up to Ø 200 mm, segmented bends from Ø 80 to Ø 1500 mm.

Key data

Diameters
Ø 80 to Ø 1500 mm
Material
Galvanised steel (Z275), stainless steel 304 and stainless steel 316.
Connection
Male fittings with a U-shaped EPDM gasket that slide into the spiral duct.
Airtightness
Pressed pieces: airtightness class D, all other pieces: class C, to EN 1507.

Need a price or lead time?

Ask through the form, or email your list of codes and quantities.

Ask for price or lead timeEmail your list

Sizes

All sizes in mm. The article code is shown next to each version: replace Ø with the size you need.

Pressed bends

B90s-Ø | B60s-Ø | B45s-Ø | B30s-Ø | B15s-Ø

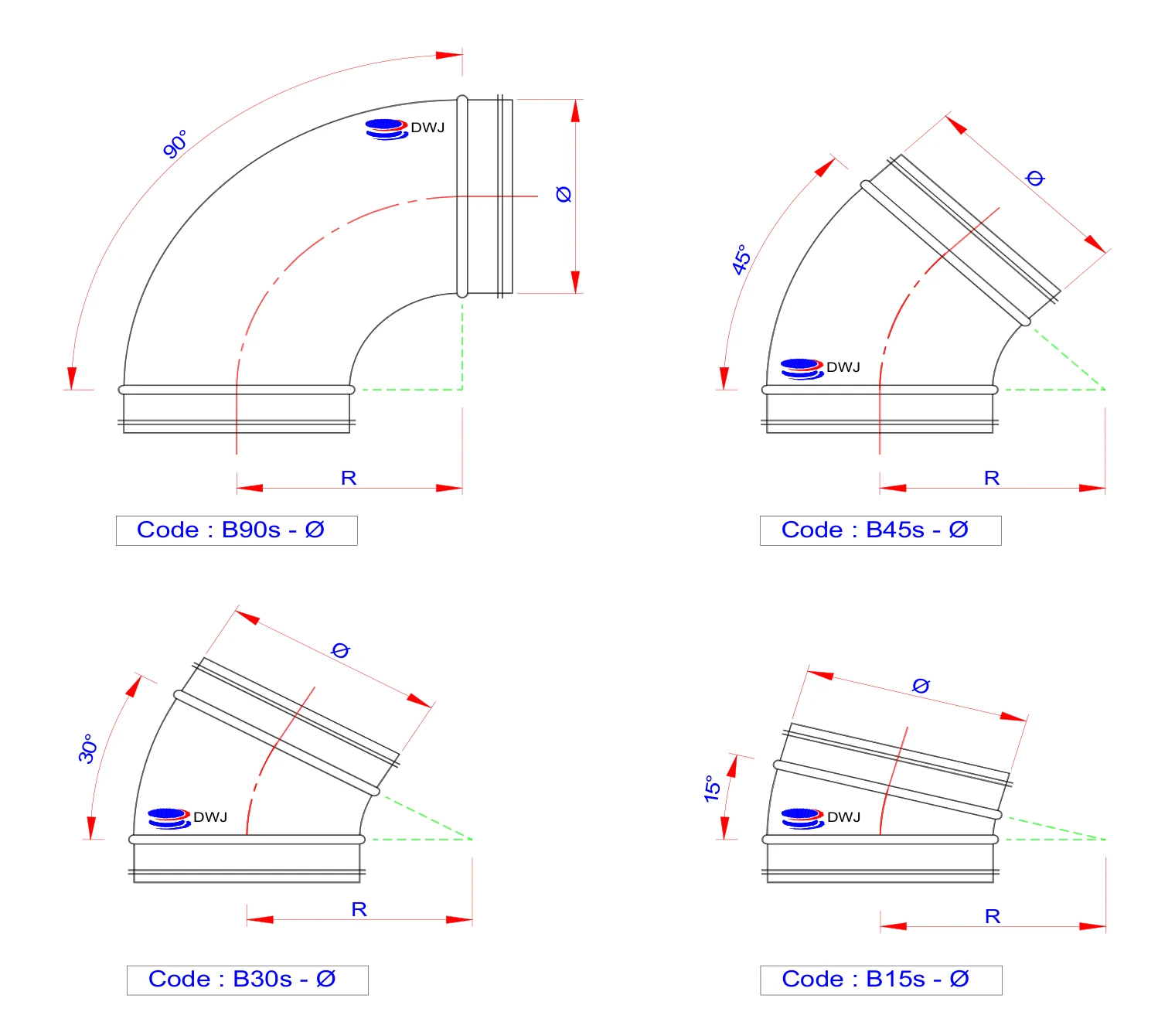

Dimension drawing Pressed bends
ØAngles
8090°, 60°, 45°, 30°, 15°
10090°, 60°, 45°, 30°, 15°
12590°, 60°, 45°, 30°, 15°
15090°, 60°, 45°, 30°, 15°
16090°, 60°, 45°, 30°, 15°
18090°, 60°, 45°, 30°, 15°
20090°, 60°, 45°, 30°, 15°

Segmented bends

SBs90-Ø | SBs60-Ø | SBs45-Ø | SBs30-Ø | SBs15-Ø

R = centreline radius.

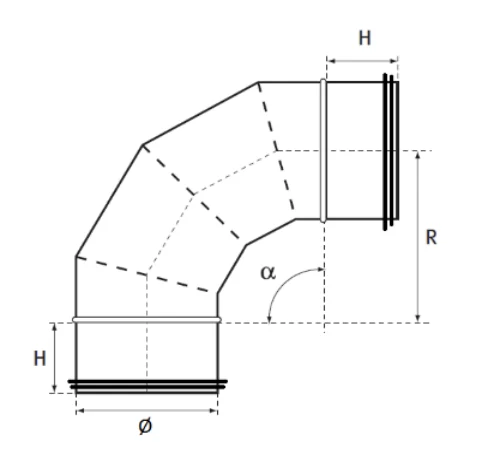

Dimension drawing Segmented bends
ØRAngles
808090°, 60°, 45°, 30°, 15°
10010090°, 60°, 45°, 30°, 15°
12512590°, 60°, 45°, 30°, 15°
15015090°, 60°, 45°, 30°, 15°
16016090°, 60°, 45°, 30°, 15°
18018090°, 60°, 45°, 30°, 15°
20020090°, 60°, 45°, 30°, 15°
22522590°, 60°, 45°, 30°, 15°
25025090°, 60°, 45°, 30°, 15°
28028090°, 60°, 45°, 30°, 15°
30030090°, 60°, 45°, 30°, 15°
31531590°, 60°, 45°, 30°, 15°
35535590°, 60°, 45°, 30°, 15°
40040090°, 60°, 45°, 30°, 15°
45045090°, 60°, 45°, 30°, 15°
50050090°, 60°, 45°, 30°, 15°
56056090°, 60°, 45°, 30°, 15°
60060090°, 60°, 45°, 30°, 15°
63063090°, 60°, 45°, 30°, 15°
71053390°, 60°, 45°, 30°, 15°
80060090°, 60°, 45°, 30°, 15°
90067590°, 60°, 45°, 30°, 15°
100075090°, 60°, 45°, 30°, 15°
125093890°, 60°, 45°, 30°, 15°
1400105090°, 60°, 45°, 30°, 15°
1500112590°, 60°, 45°, 30°, 15°
