Gaines rectangulaires

Transformations

Une transformation passe d’une section A × B à une section plus petite C × D, avec une partie droite de 50 mm de chaque côté. La position de la petite ouverture détermine le type.

Caractéristiques

Dimensions: Sur mesure : vous choisissez la section A × B et la longueur.
Matériau: Acier galvanisé (galva Z275), inox 304 et inox 316.
Raccordement: Raccordement par cadre : chaque pièce a un cadre de 20 ou 30 mm à ses extrémités.
Étanchéité: Classe d’étanchéité B, C ou D selon EN 1507.

Besoin d’un prix ou d’un délai ?

Demandez-le via le formulaire, ou envoyez votre liste de codes et quantités par e-mail.

Demander prix ou délai Envoyer votre liste

Dimensions

Toutes les cotes en mm. Chaque pièce est faite sur mesure : communiquez-nous les cotes du croquis, avec le code s’il y en a un.

Transformations avec un côté droit

TR | TR1 | TR2

TR, TR1 et TR2 diffèrent par la position de la petite ouverture (voir croquis).

Croquis coté Transformations avec un côté droit

Cote	Signification
A × B	Grand côté
C × D	Petit côté
D, F	Position de la petite ouverture
L	Longueur
50	Partie droite des deux côtés (mm)
k1, k2, …	Cadre (raccordement)

Transformations convergentes de tous côtés

TRE | TRE1 | TRE2

TRE, TRE1 et TRE2 diffèrent par la position de la petite ouverture (voir croquis).

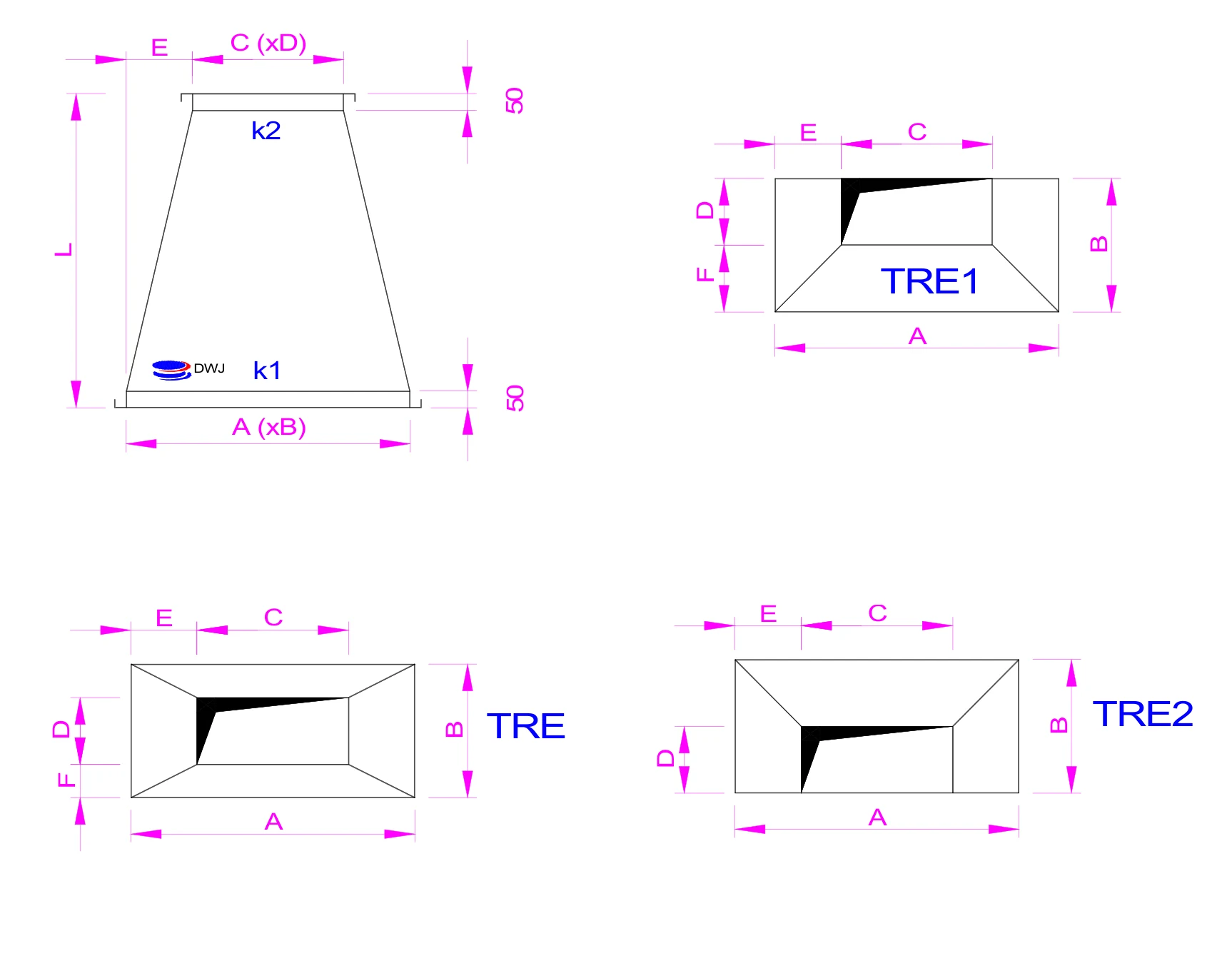

Croquis coté Transformations convergentes de tous côtés

Cote	Signification
A × B	Grand côté
C × D	Petit côté
D, E, F	Position de la petite ouverture
L	Longueur
50	Partie droite des deux côtés (mm)
k1, k2, …	Cadre (raccordement)
